RPSMA-C-ZJ1.5-3反极性电缆插座技术规格书

一、物料代码:JC3.660.2099

二、物料名称:SMA反极性压接电缆插座

三、规格型号:RPSMA-C-ZJ1.5-3

四、产品设计等级:通用连接器2级

五、连接机构形式:螺纹连接  1/4”-36UNS-2A

六、连接方式:电缆压接固定

七、适用标准:IEC60169-1、IEC-60169-15

八、互配关系:可与RPSMA型插孔接触件连接器相配

九、技术参数:

A、 材料及表面处理

插  针:材料为黄铜线  HPb59-1   GB3112-82

涂  覆:电镀金

外  壳:材料为黄铜棒  HPb59-1   GB4425-84

涂  覆:电镀金

压接套:材料为黄铜管  HPb59-1   GB1529-87

涂  覆:电镀金

绝缘子:聚四氟乙烯

B、电气性能:

1.特性阻抗:50Ω

2.频率范围:DC-3GHz

3.工作电压:335V

4.接触电阻:内导体:≤3mΩ; 外导体≤2.5mΩ

5.绝缘电阻:≥5000 MΩ

6.介质耐压:1000V

C、机械特性:

1. 机械寿命:>500次（每分钟12次）

2. 连接螺母扭矩:不适用

D、工作环境:

1.环境温度:-55~155℃

2.相对湿度:+40℃时达95%

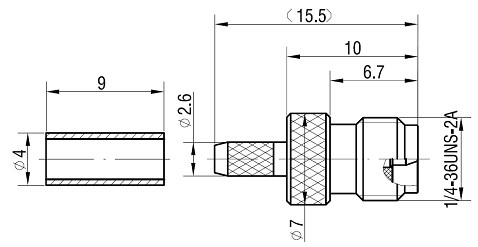

十、附图

十一、相配电缆:RG316  压接钳口尺寸:0.128in(3.25mm)

十二、端接方式:中心导体:焊接

               外 导 体:压接

十三、安装模式:自由安装

十四、物料简介:

A、基本情况:产品实现了自由安装的RPSMA型插针连接器

B、包装存储:

内包装及中间包装:塑料袋单元包装，然后放入大袋内。

袋内放合格证，袋外贴环保标签。

外包装：瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十五、工艺使用:对接时须先对正后用力矩扳手拧紧

十六、物料符合RoHS要求
