MMCX-JE-1印制板插头

一、物料代码:JC3.650.374

二、物料名称:MMCX印制板插头

三、规格型号:MMCX–JE-1

四、产品设计等级:通用连接器2级

五、连接机构形式:插入锁紧

六、连接方式:印制板安装

七、适用标准:CECC 22340

八、互配关系:可与MMCX型插孔接触件连接器相配

九、技术参数:

A、 材料及表面处理

插  针:材料为锡磷青铜 QSn6.5-0.1   GB3124-82

涂  覆:电镀金

外  壳:材料为黄铜 HPb59-1    GB4425-84

涂  覆:电镀金

绝缘子:聚四氟乙烯

B、电气性能:

1.特性阻抗:50Ω

2.频率范围:DC-3GHz

3.工作电压:170V

4.接触电阻:内导体:≤5mΩ; 外导体≤:2.5mΩ

5.绝缘电阻:≥1000MΩ

6.介质耐压:500V

C、机械特性:

1. 外导体分离力:6~15N

2. 机械寿命:>500次（每分钟12次）

D、工作环境:

1.温度范围:-55~155℃

2.相对湿度:+40℃时达95%

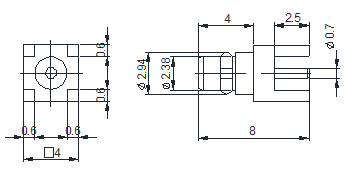

十、附图

十一、相配电缆:无

十二、端接方式:中心导体:焊接

                外导体:焊接

十三、安装模式:印制板安装

十四、物料简介:

A、基本情况:产品实现了印制板安装的MMCX型插针连接器

B、包装存储:

内包装及中间包装:塑料袋单元包装，袋内放合格证，袋外贴环保标签。

外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十五、工艺使用：对接时须先对正后插合

十六、物料符合ROHS要求
