MMCX–K表面贴装开关插座

一、物料代码:JC3.660.1156

二、物料名称:MMCX表面贴装开关插座

三、规格型号:MMCX-K

四、产品设计等级:通用连接器2级

五、连接机构形式:插入锁紧

六、适用标准:CECC 22340

七、互配关系:可与MMCX型插针接触件连接器相配

八、技术参数:

A、 材料及表面处理

内导体:材料为铍青铜 QBe2-Y   GB3134-82

涂  覆:电镀金

外  壳:材料为黄铜     HPb59-1  GB4425-84

涂  覆:电镀金

绝缘子:材料为聚四氟乙烯

弹  簧:材料为65Mn

B、电气性能:

1.特性阻抗:50Ω

2.频率范围:DC-3GHz

3.额定电压:100V

4.接触电阻:内导体:≤5mΩ; 外导体≤:2.5mΩ

5.绝缘电阻:≥1000 MΩ

6.介质耐压:500V

C、机械特性:

1. 内导体保持力:> 0.28N

2. 端接电缆保持力:不适用

3. 机械寿命:>500次（每分钟12次）

D、工作环境:

1.环境温度:-55~155℃

2.相对湿度:+40℃时达95%

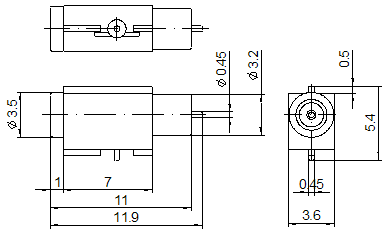

九、附图

十、相配电缆:无

十一、安装模式:表面贴装

十二、物料简介:

A、基本情况:产品实现了表面贴装的MMCX型插孔连接器

B、包装存储:

内包装及中间包装:塑料袋单元包装，袋内放合格证，袋外贴环保标签。

外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十三、工艺使用:对接时须先对正后插合

十四、物料符合RoHS要求
