7/16-JW1/2-50A-3电缆插头技术规格书

一、物料代码:JC3.650.1142

二、物料名称:7/16弯式式电缆插头

三、规格型号:7/16-JW1/2-50A-3

四、产品设计等级:通用连接器2级

五、连接机构形式:螺纹连接 M29X1.5-6H

六、连接方式:屏蔽夹紧固定

七、适用标准:IEC60169-1、IEC60169-4

八、互配关系:可与7/16型插针接触件连接器相配。

九、技术参数:

A、材料及表面处理

内导体:材料为锡青铜/黄铜 HPb59-1/QSn6.5-0.1 GB3124-82/ GB3112-82

涂  覆:镀金

外  壳:材料为黄铜 HPb59-1    GB4425-84

涂  覆:镀镍

螺  套:材料为黄铜 HPb59-1    GB4425-84

涂  覆:镀镍

绝缘子:聚四氟乙烯/PE

B、电气性能:

1.特性阻抗:50Ω

2.频率范围:DC-3GHz

3.工作电压:2700V

4.接触电阻:内导体:≤0.4mΩ; 外导体≤1.5mΩ

5.绝缘电阻:≥10000 MΩ

6.介质耐压:4000V

C、机械特性:

1.内导体分离力:≥6N

2.外导体分离力:不适用

3.机械寿命:>500次（每分钟12次）

4.连接螺母扭矩:推荐25-30N. m

D、工作环境:

1.环境温度:-55~155℃

2.相对湿度:+40℃时达95%

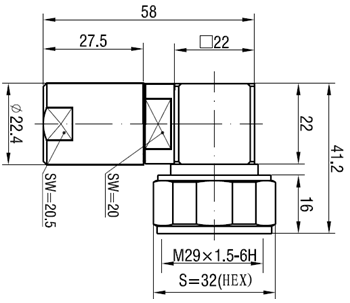

十、附图

十一、相配电缆:1/2″波纹铜管电缆

十二、端接方式:中心导体:咬合

               外导体:屏蔽夹紧

十三、安装模式:自由连接

十四、物料简介:

A、基本情况:产品实现了电缆屏蔽压紧安装的7/16型插针连接器

B、包装存储:

内包装及中间包装:塑料袋单元包装，然后放入大袋内。

袋内放合格证，袋外贴环保标签。

外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十五、工艺使用:对接时须先对正后连接

十六、物料符合RoHS要求
