7/16-K1/2-AN4B电缆插座技术规格书

一、物料代码:JC3.660.116

二、物料名称:7/16直式电缆插座

三、规格型号:7/16-K1/2-AN4B

四、产品设计等级:通用连接器2级

五、连接机构形式:螺纹连接 M29X1.5-6g

六、适用标准:IEC60169-1、IEC60169-4

七、互配关系:可与7/16型插针接触件连接器相配。

八、技术参数:

A、材料及表面处理

插  孔:材料为锡青铜  QSn6.5-0.1   GB3124-82

涂  覆:镀金

外  壳:材料为黄铜 HPb59-1    GB4425-84

涂  覆:镀镍

螺  套:材料为黄铜 HPb59-1    GB4425-84

涂  覆:镀镍

绝缘子:聚四氟乙烯

B、电气性能:

1.特性阻抗:50Ω

2.频率范围:DC~3GHz

3.工作电压:2700V

4.接触电阻:内导体:≤0.4mΩ; 外导体≤1.5mΩ

5.绝缘电阻:≥10000 MΩ

6.介质耐压:4000V

C、机械特性:

1.内导体分离力:≥6N

2.机械寿命:500次（每分钟12次）

3.连接螺母扭矩:不适用

D、工作环境:

1.温度范围:-55~155℃

2.相对湿度:+40℃时达95%

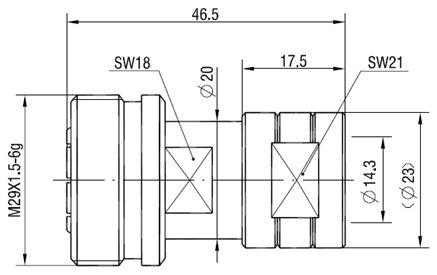

九、附图

十、相配电缆:1/2″超柔电缆

十一、端接方式:中心导体:咬合

                外导体:螺母夹紧

十二、安装模式:自由连接

十三、物料简介:

A、基本情况:产品实现了电缆螺母夹紧安装的7/16型插针连接器

B、包装存储:

内包装及中间包装:塑料袋单元包装，然后放入大袋内。

袋内放合格证，袋外贴环保标签。

外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十四、工艺使用:对接时须先对正后连接

十五、物料符合RoHS要求
