SSMA-JB2-1弯式半刚电缆插头

一、物料代码:JC3.650.702

二、物料名称:SSMA直式半刚电缆插头

三、规格型号:SSMA-JB2-1

四、产品设计等级:通用连接器2级

五、连接机构形式:螺纹连接 10-36UNS-2B

六、适用标准:IEC60169-1、IEC60169-18

七、互配关系:可与SSMA型插孔接触件连接器相配

八、技术参数:

A、 材料及表面处理

插  针:材料为黄铜 HPb59-1    GB3112-82

涂  覆:电镀金

外  壳:材料为黄铜 HPb59-1    GB4425-84

涂  覆:电镀金

绝缘子:聚四氟乙烯

B、电气性能:

1.特性阻抗:50Ω

2.频率范围:DC-3GHz

3.工作电压:250V

4.接触电阻:内导体:≤4mΩ; 外导体≤2.5mΩ

5.绝缘电阻:≥1000 MΩ

6.介质耐压:750V

C、机械特性:

机械寿命:>500次（每分钟12次）

D、工作环境:

1.温度范围:-55~155℃

2.相对湿度:+40℃时达95%

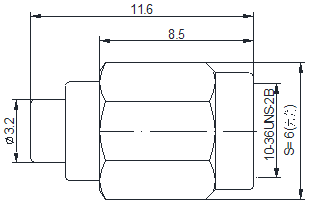

九、附图

十、端接方式:中心导体:焊接

             外导体:焊接

十一、安装模式:自由安装

十二、物料简介:

A、基本情况:产品实现了自由安装的SSMA型插针连接器

B、包装存储:

内包装及中间包装:塑料袋单元包装，然后放入大袋内。

袋内放合格证，袋外贴环保标签。

外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十三、工艺使用:对接时须先对正后连接

十四、物料符合RoHS要求
