F-75KK-G直式避雷器技术规格书

一、物料代码:JC3.640.177

二、物料名称:F型双阴避雷器

三、规格型号:F-75KK-G

四、产品设计等级:通用连接器2级

五、连接机构形式:螺纹连接3/8“-32UNEF-2A

六、适用标准:IEC60169-1、IEC60169-24

七、互配关系:可与F型插针接触件连接器相配

八、技术参数:

A、材料及表面处理

内导体:材料为黄铜  HPb59-1  GB3112-82

涂  覆:电镀三合金

外  壳:材料为黄铜 HPb59-1    GB4425-84

涂  覆:电镀镍

绝缘子:聚四氟乙烯

B、电气性能:

1.特性阻抗:75Ω

2.频率范围:DC-1GHz

3.额定直流击穿电压:90V±20%/230V±20%

4.接触电阻:内导体:≤10mΩ; 外导体≤5mΩ

5.绝缘电阻:≥1000 MΩ

6.介质耐压:500V

C、机械特性:

1.内导体分离力:≥0.2N

2.机械寿命:>500次（每分钟12次）

D、工作环境:

1.环境温度:-40~60℃

2.相对湿度:+40℃时达95%

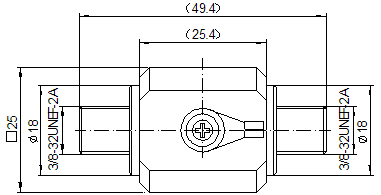

九、附图

十、安装模式:自由连接

十一、物料简介:

A、基本情况:产品实现了自由安装的F型插孔避雷器

B、包装存储:

内包装及中间包装:塑料袋单元包装，然后放入大袋内。

袋内放合格证，袋外贴环保标签。

外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十二、工艺使用:对接时须先对正后插合

十三、物料符合RoHS要求
