7/16-JK-G-M避雷器技术规格书

一、物料代码:JC3.640.269

二、物料名称:7/16型阳转阴避雷器

三、规格型号:7/16-JK-G-M

四、产品设计等级:通用连接器2级

五、连接机构形式:螺纹连接  M29x1.5-6g（6H）

六、适用标准:IEC60169-1、IEC-60169-4

七、互配关系:可与7/16型插针、插孔接触件连接器相配

八、技术参数:

A、 材料及表面处理

内导体:材料为黄铜棒 HPb59-1    GB4425-84

涂  覆:电镀三合金

外  壳:材料为黄铜棒 HPb59-1    GB4425-84

涂  覆:电镀镍

绝缘子:聚四氟乙烯

橡皮垫圈:硅橡胶

B、电气性能:

1.特性阻抗:50Ω

2.频带范围:DC-2.5GHz

3.额定直流击穿电压: 90V±20/%230V±20%

4.接触电阻:内导体:≤0.4mΩ; 外导体≤1.5mΩ

5.绝缘电阻:≥10000 MΩ

6.介质耐压:4000V

C、机械特性:

1.内导体分离力:≥6N

2.机械寿命:≥500次（每分钟12次）

3.连接螺母扭矩:推荐25-30N. m

D、工作环境:

1.环境温度:-40~85℃

2.相对湿度:+40℃时达95%

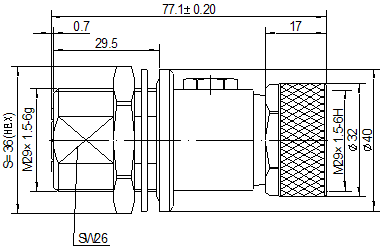

九、附图

十、安装模式:自由安装

十一、物料简介:

A、基本情况:产品实现了自由连接的7/16型插针、插孔避雷器

B、包装存储:内包装及中间包装：塑料袋单元1只包装，然后放入小盒内，再装入大盒，盒内放合格证。符合环保要求盒外贴环保标签。外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十二、工艺使用:对接时须先对正后用力矩扳手拧紧

十三、物料符合RoHS标准
