TNC-JK-GC-230V避雷器技术规格书

一、物料代码:JC3.640.728

二、物料名称:TNC阳转阴避雷器

三、规格型号:TNC-JK-GC-230V

四、产品设计等级:通用连接器2级

五、连接机构形式:螺纹连接7/16-28UNEF-2A(B)

六、适用标准:IEC60169-17

七、互配关系:可与TNC型插针、插孔接触件连接器相配

八、技术参数:

A、材料及表面处理

内导体:材料为黄铜  QSi3-1   GB3123-82

涂  覆:电镀金

外  壳:材料为黄铜  HPb59-1  GB4425-84

涂  覆:电镀镍

绝缘子:聚四氟乙烯

B、电气性能:

1.特性阻抗:50Ω

2.频率范围:DC-2GHz

3.额定直流击穿电压:230V±20%

4.接触电阻:内导体:≤10mΩ; 外导体≤2.5mΩ

5.绝缘电阻:≥5000MΩ

6.介质耐压:1500V

C、机械特性:

1.内导体分离力:≥0.57N，

2.机械寿命:500次（每分钟12次）

3.连接螺母扭矩:推荐46~69N.cm

D、工作环境:

1.环境温度:-40~+85℃

2.相对湿度:+40℃时达95%

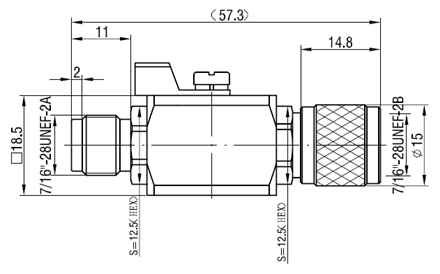

九、附图

十、安装模式:自由连接

十一、物料简介:

A、基本情况:产品实现了转接器安装的TNC型插孔避雷器

B、包装存储:

内包装及中间包装:塑料袋单元包装，然后放入大袋内。

袋内放合格证，袋外贴环保标签。

外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十二、工艺使用:对接时须先对正后拧紧

十三、物料符合RoHS要求
