7/16-JK-λ/4-5避雷器技术规格书

一、物料代码:JC3.640.832

二、物料名称:7/16型阳转阴自由安装1/4波长式避雷器

三、规格型号:7/16-JK-λ/4-5

四、产品设计等级:通用连接器2级

五、连接机构形式:螺纹连接  M29x1.5-6g（6H）

六、适用标准:IEC60169-1、IEC-60169-4

七、互配关系:可与7/16型插针、插孔接触件连接器相配

八、技术参数:

A、材料及表面处理

内导体:材料为青铜/黄铜  QSn6.5-0.1/HPb59-1  GB3124-82/GB3112/82

涂  覆:电镀三合金/镍

外  壳:材料为黄铜 HPb59-1    GB4425-84

涂  覆:电镀镍

绝缘子:聚四氟乙烯

橡皮垫圈:硅橡胶

B、电气性能:

1.特性阻抗:50Ω

2.频带范围:800~2500MHz

3.接触电阻:内导体:≤0.4mΩ; 外导体≤1.5mΩ

4.绝缘电阻:≥10000MΩ

5.介质耐压:4000V

C、机械特性:

1.内导体分离力:>6N

2.机械寿命:500次（每分钟12次）

3.连接螺母扭矩:推荐25-30N. m

D、工作环境:

1.环境温度:-40~85℃

2.相对湿度:+40℃时达95%

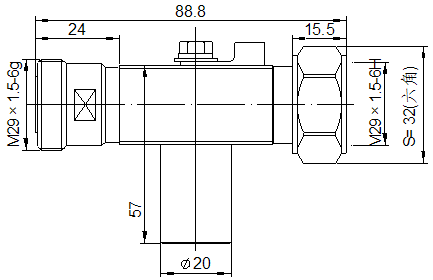

九、附图

十、安装模式:自由安装

十一、物料简介:

A、基本情况:产品实现了自由连接的7/16型避雷器

B、包装存储:内包装及中间包装：塑料袋单元1只包装，然后放入气泡袋内，再放入塑料袋，袋内放合格证。符合环保要求袋外贴环保标签。

外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十二、工艺使用:对接时须先对正后用力矩扳手拧紧

十三、物料符合RoHS标准
