N-KKY-G-13避雷器技术规格书

一、物料代码:JC3.640.1350

二、物料名称:N双阴避雷器

三、规格型号:N-KKY-G-13

四、产品设计等级:通用连接器2级

五、连接机构形式:螺纹连接  5/8-24UNEF-2A

六、适用标准:IEC60169-1、IEC-60169-16

七、互配关系:可与N型插针接触件连接器相配

八、技术参数:

A、材料及表面处理

内导体:材料为青铜 QSi3-1    GB3123-82

涂  覆:电镀三合金

外  壳:材料为黄铜 HPb59-1   GB4425-84

涂  覆:电镀镍

绝缘子:聚四氟乙烯

橡皮垫圈：硅橡胶

B、电气性能:

1.特性阻抗:50Ω

2.频带范围:DC~2.5GHz

3.额定直流击穿电压: 90V±20%/230V±20%

4.接触电阻:内导体:≤1mΩ; 外导体≤1mΩ

5.绝缘电阻:≥5000 MΩ

6.介质耐压:2500V

C、机械特性:

1.内导体分离力:>0.57N

2.外导体分离力:不适用

3.机械寿命:>500次（每分钟12次）

4.连接螺母扭矩:无

D、工作环境:

1.环境温度:-40~85℃

2.相对湿度:+40℃时达95%

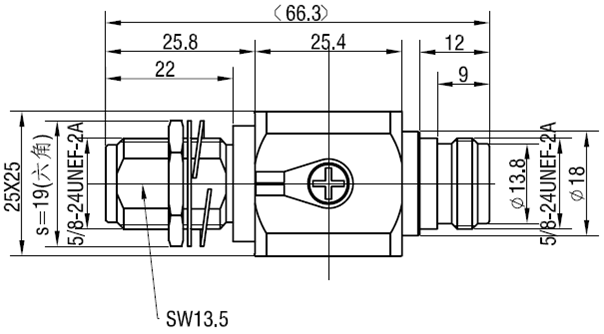

九、附图

十、安装模式:穿墙安装

十一、物料简介:

A、基本情况:产品实现了穿墙安装的N型气体放电管避雷器

B、包装存储:

内包装及中间包装:塑料袋单元1只包装，然后放入纸盒内。

盒内放合格证，符合环保要求盒外贴环保标签。

外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十二、工艺使用:对接时须先对正后用力矩扳手拧紧

十三、物料符合RoHS要求
