MiNiUHF-C-K1.5电缆压接安装插座技术规格书

一、物料代码:JC3.660.179

二、物料名称:MiNiUHF电缆压接安装插座

三、规格型号:MiNiUHF-C-K1.5

四、产品设计等级:通用连接器2级

五、连接机构形式:螺纹连接  3/8-24UNEF-2A

六、适用标准:IEC60169-1

七、互配关系:可与MiNiUHF型插针接触件连接器相配

八、技术参数:

A、 材料及表面处理

内导体:材料为硅青铜 QSi3-1   GB3123-82

涂  覆:电镀金

外  壳:材料为黄铜 HPb59-1   GB4425-84

涂  覆:电镀镍

绝缘子:聚四氟乙烯

B、电气性能:

1.特性阻抗:50Ω

2.频率范围:DC-2.5GHz

3.额定工作电压::335V

4.接触电阻:内导体:≤5mΩ; 外导体≤2.5mΩ

5.绝缘电阻:≥5000 MΩ

6.介质耐压:1000V

C、机械特性:

1. 内导体分离力:≥0.57N

2. 外导体分离力:不适用

3. 机械寿命:>500次（每分钟12次）

4. 连接螺母扭矩:不适用

D、工作环境:

1.环境温度:-55~155℃

2.相对湿度:+40℃时达95%

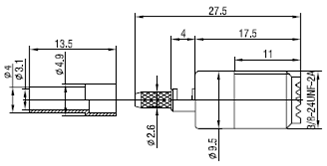

九、附图

十、相配电缆:RG316

十一、安装模式:自由安装

十二、物料简介:

A、基本情况:产品实现了自由安装的MiNiUHF型插孔连接器

B、包装存储:

内包装及中间包装:塑料袋单元1只包装，然后放入大袋内。

袋内放合格证，符合环保要求袋外贴环保标签。

外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十三、工艺使用:对接时须先对正后用力矩扳手拧紧

十四、物料符合ROHS要求
