RPN-C-J1.5反极性电缆插座

一、物料代码:JC3.660.3391

二、物料名称:N型反极性电缆插座

三、规格型号:RPN-C-J1.5

四、产品设计等级:通用连接器2级

五、连接机构形式:螺纹连接  5/8”-24UNEF-2B

六、连接方式:电缆压接固定

七、适用标准:IEC60169-1、IEC60169-16

八、互配关系:可与RPN型插孔接触件连接器相配

九、技术参数:

A、 材料及表面处理

插  针:材料为黄铜/青铜HPb59-1/QSn6.5-0.1  GB3112-82/ GB3124-82

涂  覆:电镀金

外  壳:材料为黄铜棒  HPb59-1    GB4425-84

涂  覆:电镀镍

绝缘子:聚四氟乙烯

压接套:材料为黄铜棒  HPb59-1    GB4425-84

涂  覆:电镀镍

B、电气性能:

1.特性阻抗:50Ω

2.频率范围:DC-3GHz

3.工作电压:1000V

4.接触电阻:内导体:≤1mΩ; 外导体:≤1mΩ

5.绝缘电阻:≥5000 MΩ

6.介质耐压:2500V

C、机械特性:

1. 内导体分离力:≥0.56N

2. 机械耐用性:>500次

D、工作环境:

1.环境温度:-55~+155℃

2.相对湿度:+40℃时达95%

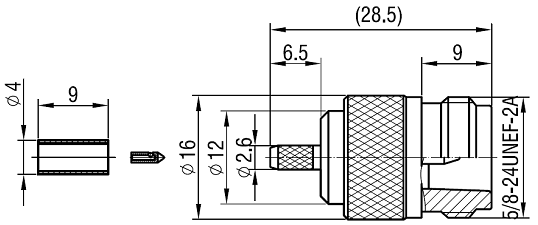

十、附图

十一、相配电缆:RG316/RG174

十二、端接方式:中心导体焊接

十三、安装模式:自由安装

十四、物料简介:

A、基本情况:产品实现了自由安装的RPN型插针连接器

B、包装存储:

内包装及中间包装:塑料袋单元包装，然后放入大袋内。

袋内放合格证，袋外贴环保标签。

外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十五、工艺使用:对接时须先对正后拧紧

十六、物料符合RoHS要求
