RPSSMB-ZKE表面贴装插座

一、物料代码:JC3.660.711

二、物料名称:RPSSMB直式表面贴装插座

三、规格型号:RPSSMB-ZKE

四、产品设计等级:通用连接器2级

五、连接机构形式:推入锁紧

六、连接方式:不适用

七、适用标准:IEC60169-1、IEC-60169-19

八、互配关系:可与RPSSMB型插针接触件连接器相配

九、技术参数:

A、 材料及表面处理

插  针:材料为铍青铜  QBe2-Y   GB3134-82

涂  覆:电镀金

外  壳:材料为黄铜    HPb59-1  GB4425-84

涂  覆:电镀 金

绝缘子:聚四氟乙烯

B、电气性能:

1.特性阻抗:50Ω

2.频率范围:DC-3GHz

3.工作电压:250V

4.接触电阻:内导体:≤5mΩ; 外导体≤2.5mΩ

5.绝缘电阻:≥1000MΩ

6.介质耐压:500V

C、机械特性:

1. 内导体分离力:≥0.16N

2. 外导体分离力:不适用

3. 机械寿命:>500次（每分钟12次）

4. 连接螺母扭矩:不适用

D、工作环境:

1.环境温度:-55~+155℃

2.相对湿度:+40℃时达95%

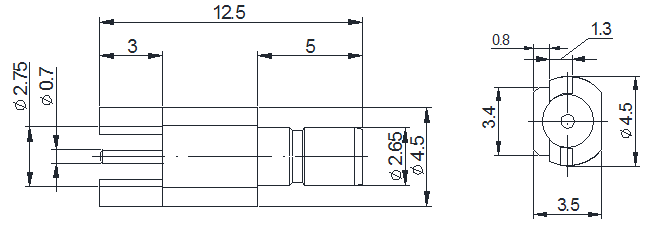

十、附图

十一、相配电缆:不适用

十二、安装模式:表面贴装  焊接

十三、物料简介:

A、基本情况:产品实现了表面贴装的RPSSMB型插孔连接器

B、包装存储:

袋内放合格证，符合环保要求袋外贴环保标签。

外包装:瓦棱纸箱

C、存储条件:在温度-10～+35℃，相对湿度:不大于80%，周围空气中无酸、碱等腐蚀气体的库房内保管。

十四、工艺使用:对接时须先对正后同轴插合

十五、物料符合RoHS要求
